Offline Programmierung in SURF

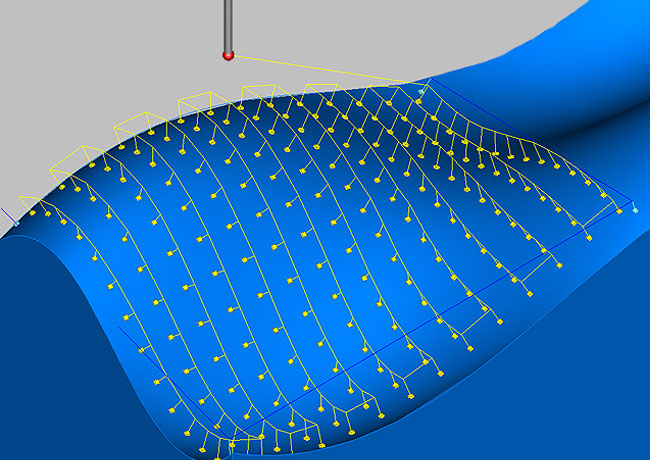

Automatische Punktverteilung (GRID / UV) auf einer Freiformfläche Mit Click'n'Measure Punkt, Kantenpunkt und Oberflächenpunkt erfassen Mit zwei Koordinaten und einer Richtung eine dritte Koordinate ermitteln Verschiedene Koordinatensysteme aus CAD-Modellen importieren

Graphische Protokollierung

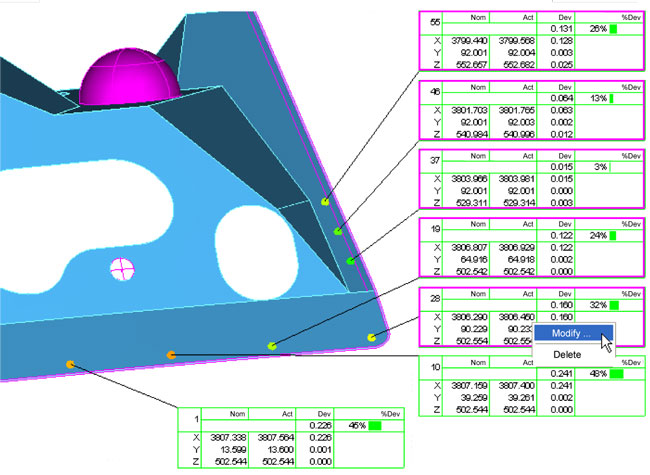

Automatisch mehrere grafische Protokoll-Seiten erzeugen Multiselektion von Punkt-, Kennwert- und Merkmalsboxen für Änderungen

Merkmale

• Auswertung von Positionstoleranzen nach dem ASME Bezugssystem

Taster / Tasterköpfe

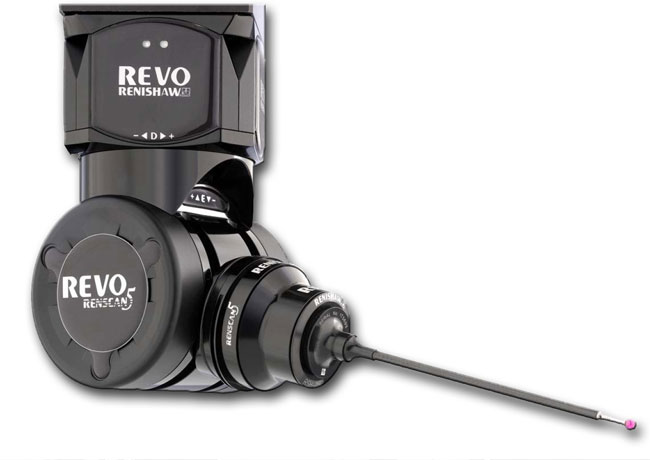

Unterstützung Renishaw REVO / GYRO Makros für PHS-Schwenkkopfkalibrierung Kalibrierung von Scheibentastern Schwenken auf vorgegebene Richtung oder auf Bezugselement Taststifte optimieren und / oder abgleichen

Neue Verarbeitungsfunktionen

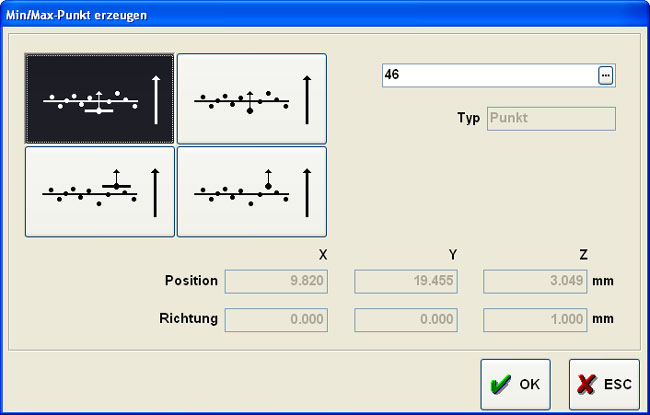

Ermittlung des Min./Max. Punktes eines Elementes in vorgegebener Richtung und Konstruktion eines Punktes oder einer Ebene anhand des Min./Max. Punktes N-Punkt Verknüpfung: Berechnung neuer Elemente aus den Messpunkten bestehender Elemente Filtern von Kreis, Kreis/Zylinder, Zylinder, Kegel, Kugel, Gerade, Gerade/Ebene und Ebene

Optischer Sensor Phoenix

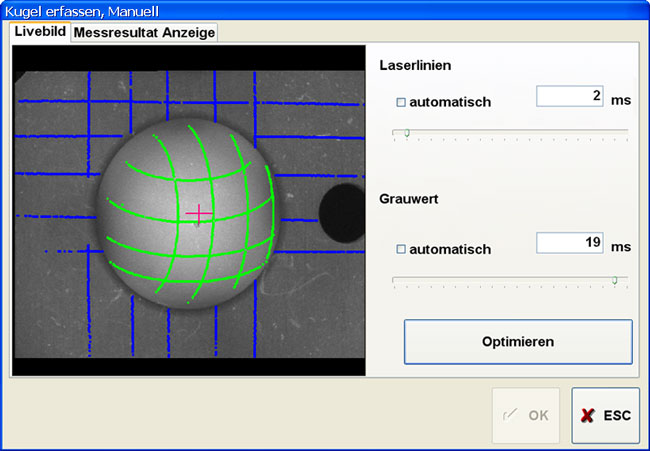

Manuelle Messmöglichkeiten Integration zusätzlicher Elemente: Kugel, Kantenpunkt, Aussenzylinder Erweiterte Teilemessprogrammierung Verbesserte Benutzerunterstützung

I++ DME Client und Server

• Scanning
• Unterstützung PHS (Client und Server)
• Erweiterung des I++ DME Befehlssatzes für den taktil, schaltenden Einsatz

CAD Konverter

• DXF Konverter für die Vers. DXF 2000/2002 (AC1015) und DXF R12 (AC1009)
• ACIS Konverter für Versionen bis 15
• CATIA V4 Konverter für Versionen 4.1.x und 4.2.x
• CATIA V5 Konverter für die Versionen R5 bis R16
